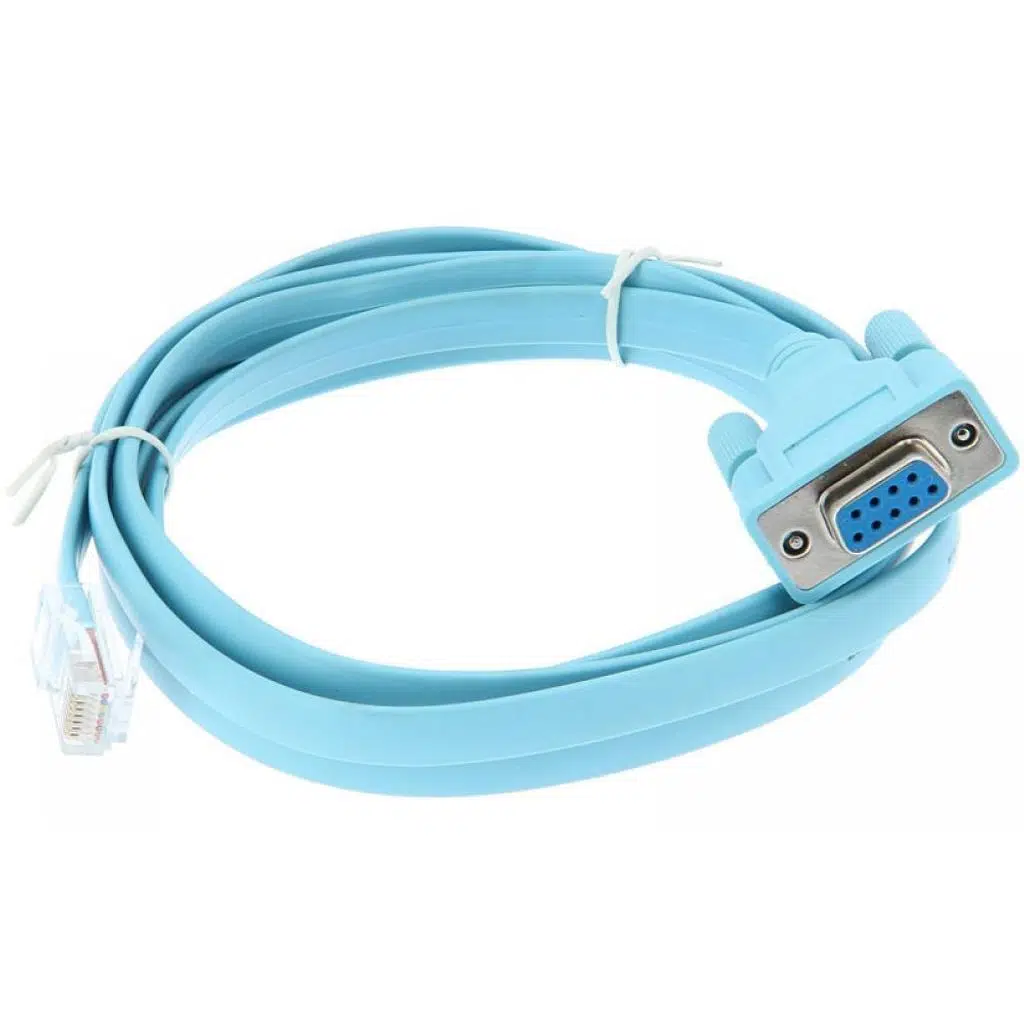

Cisco 72-3383-01 Rev.A2 DB9–RJ45 Konsol Kablosu

Cisco 72-3383-01 Rev.A2 konsol kablosu, bilgisayarın DB9 RS232 seri bağlantı noktasıyla Cisco router, switch, firewall ve diğer uyumlu ağ cihazlarının RJ45 Console portu arasında doğrudan yönetim bağlantısı kurmak için tasarlanmıştır. Yaklaşık 1,8 metre uzunluğundaki rollover kablo, ağ bağlantısı kurulmadan cihazın ilk yapılandırmasının, sorun gidermesinin ve bakım işlemlerinin gerçekleştirilmesine yardımcı olur.

DB9 DişiRJ45 Erkek1,8 MetreRS232 KonsolRollover Pin Yapısı72-3383-01 Rev.A2

Ne İşe Yarar?

•İlk cihaz yapılandırması: IP adresi veya ağ bağlantısı henüz oluşturulmamış Cisco cihazların Console portu üzerinden kurulmasını sağlar.

•Yerel yönetim erişimi: Router veya switch ağ üzerinden erişilemediğinde doğrudan seri konsol bağlantısı kurulmasına yardımcı olur.

•CLI erişimi: Uyumlu terminal yazılımıyla cihazın komut satırı arayüzüne bağlanmayı mümkün kılar.

•Bakım ve sorun giderme: Açılış mesajlarının, hata kayıtlarının ve cihaz durumunun terminal ekranından takip edilmesini sağlar.

•Parola kurtarma işlemleri: Desteklenen Cisco cihazlarda üreticinin prosedürleri uygulanarak konsol üzerinden kurtarma işlemi yapılmasına yardımcı olur.

•Ağdan bağımsız erişim: Ethernet ağı, DHCP sunucusu veya cihazın yönetim IP adresi çalışmasa bile fiziksel konsol bağlantısı kurulabilir.

Bağlantı Şeması

Bilgisayarın DB9 Erkek COM Portu→Cisco 72-3383-01→ Cisco Cihazın RJ45 Console Portu

Önemli: Kablonun RJ45 ucu fiziksel olarak Ethernet fişine benzese de bu ürün bir Ethernet veya internet kablosu değildir. RJ45 uç yalnızca uyumlu cihazın Console portuna bağlanmalıdır. LAN, WAN, Ethernet veya PoE portunda ağ bağlantısı oluşturmaz.

Kullanım Alanları

• RJ45 Console portuna sahip uyumlu Cisco router modelleri

• Cisco Catalyst ve uyumlu ağ switchleri

• Uyumlu Cisco firewall, kablosuz ağ ve güvenlik cihazları

• Ağ cihazlarının ilk kurulum ve konfigürasyon işlemleri

• Cihaz yazılımı, açılış kaydı ve hata mesajlarının görüntülenmesi

• Laboratuvar, veri merkezi, sistem odası ve teknik servis uygulamaları

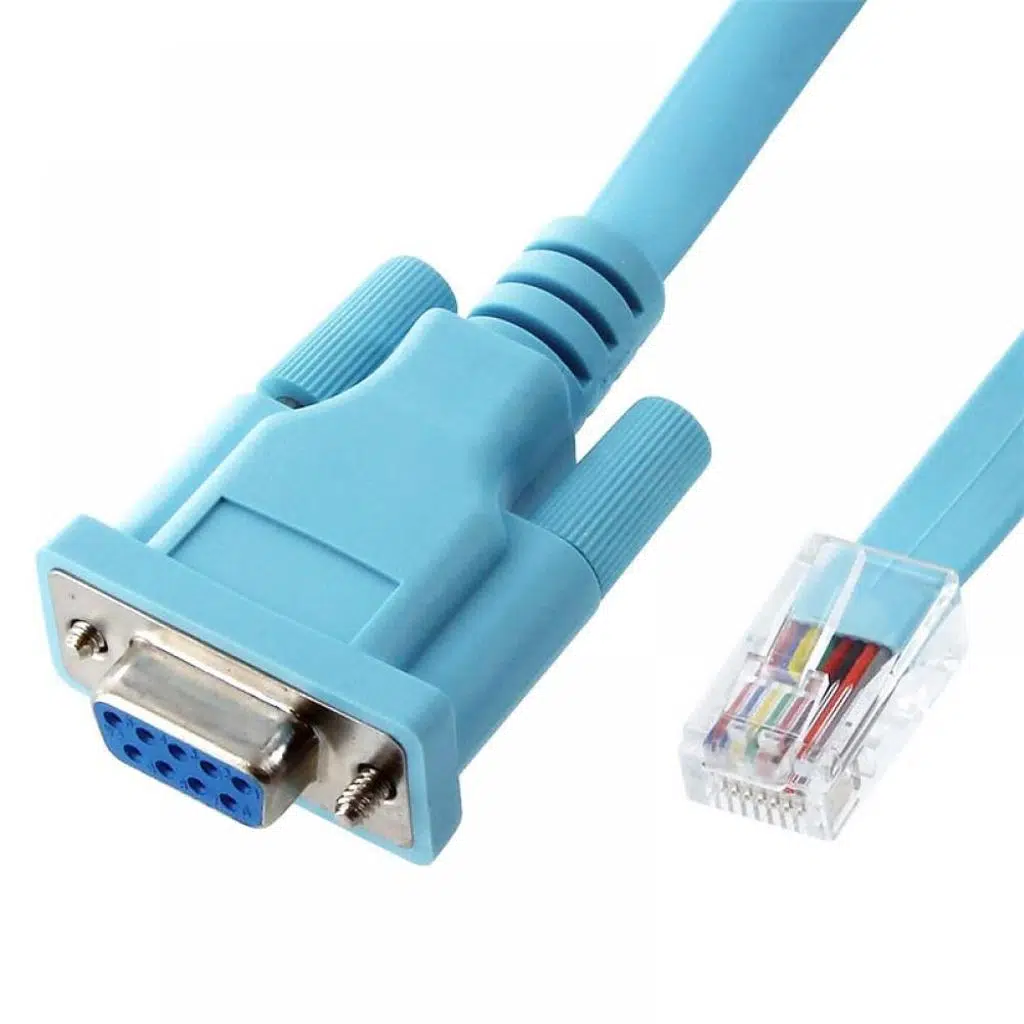

Konnektör ve Pin Yapısı

Bilgisayar tarafı: DB9 dişi RS232 seri bağlantı

Ağ cihazı tarafı: RJ45 erkek Console bağlantısı

Kablo yapısı: Cisco tipi rollover konsol pin dizilimi

DB9 pin 2: RJ45 pin 3

DB9 pin 3: RJ45 pin 6

DB9 pin 4: RJ45 pin 7

DB9 pin 5: RJ45 pin 4 ve 5

DB9 pin 6: RJ45 pin 2

DB9 pin 7: RJ45 pin 8

DB9 pin 8: RJ45 pin 1

Teknik Özellikler

Ürün: Cisco DB9–RJ45 Console / Management kablosu

Parça numarası: 72-3383-01

Revizyon: Rev.A2

Diğer tanımlama: CAB-CONSOLE / RJ45 rollover konsol kablosu

Konnektör 1: DB9 dişi

Konnektör 2: RJ45 erkek

İletişim standardı: RS232 seri konsol

Kablo uzunluğu: Yaklaşık 1,8 metre / 6 ft

Kablo rengi: Açık mavi

Kablo üzeri işaretleme: LL97744 CSA AWM FT2

Kullanım amacı: Cisco cihazların seri Console portuna erişim

LL97744 CSA AWM FT2 Bilgisi:

Bu ifadeler kablonun dış kılıfında bulunan üretim ve kablo standardı işaretlemeleridir. Cihaz modeli, veri hızı veya Ethernet kategorisi anlamına gelmez. Ürünün cihaz uyumluluğunu belirleyen temel unsurlar DB9 dişi bağlantı, RJ45 Console portu ve Cisco tipi rollover pin dizilimidir.

Bilgisayar Gereksinimi

Kablonun bilgisayar tarafı DB9 dişi olduğundan bilgisayarda DB9 erkek RS232 COM portu bulunmalıdır. Yeni dizüstü ve masaüstü bilgisayarlarda bu port çoğunlukla yer almaz. Böyle bir bilgisayarda kullanım için işletim sisteminizle uyumlu ve güvenilir yonga setine sahip USB–RS232 erkek dönüştürücü ayrıca gereklidir.

Kurulum ve Kullanım

1. Kablonun DB9 dişi ucunu bilgisayarın DB9 erkek seri COM portuna bağlayın.

2. Bilgisayarda seri port yoksa uygun bir USB–RS232 dönüştürücüyü kurup kabloyu dönüştürücüye bağlayın.

3. RJ45 ucunu ağ cihazının LAN portuna değil, üzerinde Console yazan RJ45 bağlantı noktasına takın.

4. PuTTY, Tera Term, SecureCRT veya benzeri bir seri terminal programını açın.

5. İşletim sisteminde kablonun veya dönüştürücünün kullandığı COM port numarasını belirleyin.

6. Cisco cihazınızın kullanım kılavuzundaki seri bağlantı değerlerini terminal programına girin.

7. Terminal oturumunu başlatın ve gerekirse cihazı yeniden açarak başlangıç mesajlarını görüntüleyin.

Yaygın Cisco Terminal Ayarları

Bağlantı türü: Serial

Hız: 9600 baud

Veri bitleri: 8

Parity: None / Yok

Stop bit: 1

Akış kontrolü: None / Yok

9600-8-N-1 ayarı birçok Cisco cihazda kullanılan yaygın varsayılan değerdir. Ancak seri haberleşme ayarları cihaz modeli veya daha önce yapılan yapılandırma nedeniyle farklı olabilir. Kesin değerler için yönetilecek cihazın teknik kılavuzunu kontrol ediniz.

Önemli Kullanım Bilgileri

• Ürün USB bağlantılı değildir ve doğrudan standart USB girişine takılamaz.

• RJ45 ucun Ethernet portuna takılması internet veya yerel ağ bağlantısı sağlamaz.

• Standart Cat5e/Cat6 ağ kablolarının pin dizilimi bu konsol kablosundan farklıdır.

• Ürün yalnızca RJ45 seri Console portu bulunan ve Cisco tipi rollover pin dizilimini kullanan cihazlarla kullanılmalıdır.

• Yalnız USB Console, Micro USB Console veya farklı özel konsol girişi bulunan cihazlara doğrudan bağlanamaz.

• USB–RS232 dönüştürücü kullanılacaksa sürücünün işletim sistemiyle uyumlu olması gerekir.

• Cihaz yapılandırmasında yapılacak yanlış değişiklikler ağ erişimini etkileyebilir; mevcut ayarlar işlem öncesinde yedeklenmelidir.

Sık Sorulan Sorular

Bu ürün internet kablosu mudur?
Hayır. RJ45 ucu yalnızca uyumlu ağ cihazının Console portuna seri yönetim bağlantısı kurmak içindir. Ethernet verisi taşımaz.

Bilgisayarın USB girişine takılabilir mi?
Doğrudan takılamaz. Bilgisayarda DB9 erkek seri port yoksa ayrıca USB–RS232 erkek dönüştürücü gerekir.

Her Cisco cihazıyla uyumlu mudur?
RJ45 Console portu ve Cisco tipi seri pin dizilimi kullanan modellerle uyumludur. Yalnız USB Console veya farklı bağlantı kullanan modeller için uygun değildir.

Standart RJ45 ağ kablosu yerine kullanılabilir mi?
Hayır. Rollover pin dizilimi standart düz veya çapraz Ethernet kablolarından farklıdır.

Özel bir sürücü gerekir mi?
Kablonun kendisi pasif RS232 kablosudur ve sürücü gerektirmez. USB–RS232 dönüştürücü kullanılırsa dönüştürücünün sürücüsünün kurulması gerekebilir.

Bağlantı kuruluyor fakat ekranda yazı görünmüyorsa ne yapılmalıdır?
Doğru COM portunu seçtiğinizi, terminal hızını, veri bitini, parity ve akış kontrolü ayarlarını kontrol edin. Gerekirse Enter tuşuna basın veya cihazı yeniden başlatarak açılış mesajlarını izleyin.

Ekranda anlamsız karakterler çıkmasının nedeni nedir?
Bu durum çoğunlukla terminal programındaki baud hızının cihazın seri konsol hızıyla eşleşmemesinden kaynaklanır.

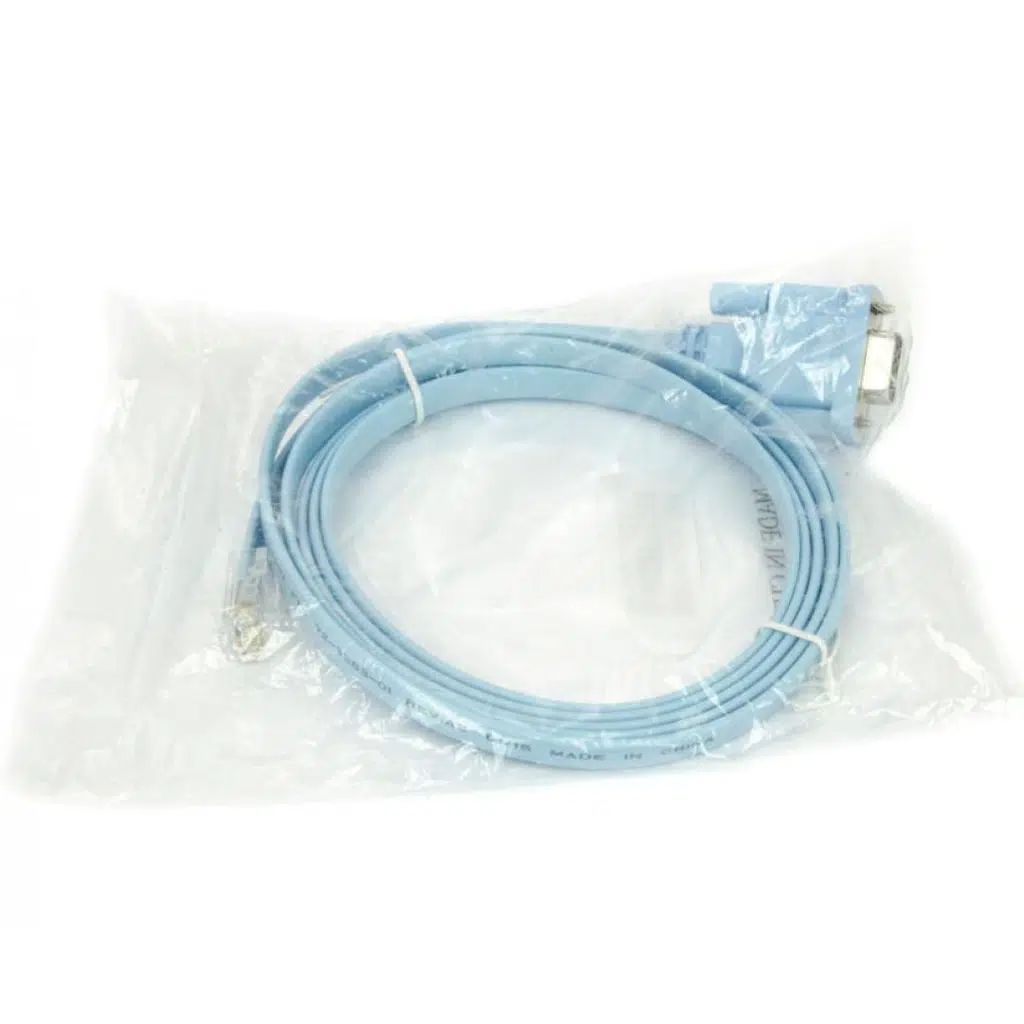

Paket İçeriği

• 1 adet Cisco 72-3383-01 Rev.A2 DB9 dişi–RJ45 erkek 1,8 metre konsol kablosu
